Sistemas
Sistema Acústico Tablaroca®
El Sistema Acústico es ideal para: Hoteles, oficinas, hospitales, cines, centros comerciales, departamentos, etc. Para diseñar el muro divisorio más adecuado que resuelva cualquier necesidad se presentan los siguientes criterios relacionados con el sonido: Decibel (dB): Unidad de medida de intensidades del sonido. Resistencia a la transmisión del sonido: Propiedad de los elementos para evitar que el sonido se transmita de un local a otro. Entre menos sea el número de decibeles transmitidos al local adyacente, mayor será la calidad del muro o entrepiso. El sistema para evaluar esta propiedad en los muros divisorios o plafones es llamado STC (Sound Transmission Class). Los métodos de pruebas son determinados y descritos por ASTM.
Isométrico Muro
Descripción:
1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm.
2) Anclas a cada 61 cm.
3) Capa sencilla de tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm. en ambas caras.
4) Colchoneta de lana mineral o fibra de vidrio.
5) Tornillos USG tipo S de 1” a cada 30.5 cm.
6) Cinta de refuerzo Perfacinta® marca Tablaroca®.
7) Juntas alternadas y tratadas.
| Protección contra fuego | Prueba contra fuego | STC | Valor “R” *hr.ft.² °F/Btu. | Altura máxima | Empuje |
NA |
| Sin colchoneta 34 STC | 1.12 | 3.30 L/240 | 24 kg/m2 |
1 hour | UL-U494 | FV 2 1/2 "47 STC | 9.12 | 3.30 L/240 | 24 kg/m2 |
1 hour |
| LM 2 "47 STC | 8.82 | 3.30 L/240 | 24 kg/m2 |
* Valor “R” tablero de yeso marca Tablaroca® Firecode® "X " de 15.9 mm = 0.56 hr.ft.² °F/Btu.

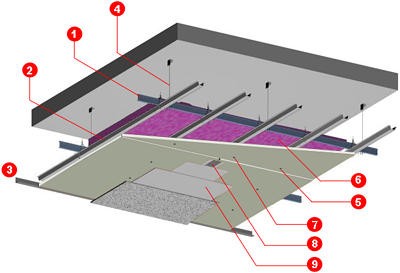

Isométrico plafón corrido
Descripción:
1) Canaletas de carga USG calibre 22 a cada 1.22 m (4' ) entre ellas.
2) Canales listón calibre 26 a cada 61 cm (24") máximo entre ellos.
3) Ángulo de amarre USG calibre 26.
4) Alambre galvanizado del número 12.
5) Capa sencilla de tablero de yeso marca Tablaroca® Firecode®
"X" de 15.9 mm.
6) Colchoneta de lana mineral o fibra de vidrio.
7) Tornillos USG tipo S de 1” a cada 20 cm máximo.
8) Cinta de refuerzo Perfacinta® marca Tablaroca®.
9) Juntas alternadas y tratadas.
| Valor “R” *hr.ft.² °F/Btu | Empuje |
Sin colchoneta | 0.56 | 24 kg/m2 |
FV 3-1/2 " | 13.56 | 24 kg/m2 |
LM 2 " | 8.26 | 24 kg/m2 |
* Valor "R" del tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm = 0.56 hr. ft.² °F/Btu.
Al valor "R" se le suma el coeficiente de la losa según proyecto.
Isométrico muro doble capa
Descripción:
1) Bastidor metálico USG 9.20 calibre 26 con postes USG a cada 61 cm.
2) Anclas a 61 cm.
3) Doble capa de tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm. en ambas caras.
4) Fijación de primeras capas de tornillos USG tipo S de 1" a 30.5 cm. y de segundas capas con tornillos USG tipo S de 1-5/8" a 30.5 cm.
5) Colchoneta de lana mineral o fibra de vidrio.
6) Juntas alternadas y tratadas en la segunda capa únicamente.
7) Cinta de refuerzo Perfacinta® marca Tablaroca®.
8) Calafateo del perímetro del muro con sellador acústico no endurecible para evitar el paso del sonido.
Protección | Prueba | STC | Valor “R” * | Altura máxima | Empuje |
N.A. |
| Sin colchoneta 40 STC | 2.24 | 4.20 L/240 | 24 kg./m2 |
2 horas | NRC-TL-92-412 | FV 3 1/2" 55 STC | 15.24 | 4.20 L/240 | 24 kg./m2 |
2 horas | UL DES U411 | LM 3" 56 STC | 13.34 | 4.20 L/240 | 24 kg./m2 |
* Valor "R" del tablero de yeso marca Tablaroca® Firecode® "X" 15.9 mm = 0.56 hr.ft. ² ° F / Btu.

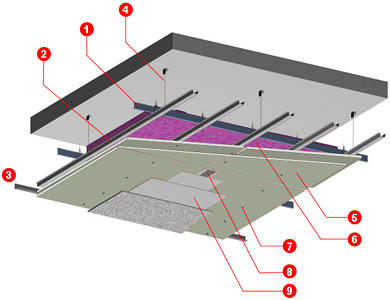

Isométrico plafón corrido doble capa
Descripción:
1) Canaletas de carga USG calibre 22 a cada 1.22 m (4' ) entre ellas.
2) Canales listón calibre 26 a cada 61 cm (24") máximo entre ellos.
3) Ángulo de amarre USG calibre 26.
4) Alambre galvanizado del número 12.
5) Doble capa de tablero de yeso marca Tablaroca® Firecode®
"X" de 15.9 mm.
6) Colchoneta de lana mineral o fibra de vidrio.
7) Tornillos USG tipo S de 1” a cada 20 cm máximo.
8) Cinta de refuerzo Perfacinta® marca Tablaroca®.
9) Juntas alternadas y tratada.
| Valor “R” * | Empuje |
Sin colchoneta | 1.12 | 24 kg./m2 |
FV 3-1/2" | 14.12 | 24 kg./m2 |
LM 2" | 8.82 | 24 kg./m2 |
* Valor "R" del tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm = 0.56 hr. ft.² °F/Btu. Al valor "R" se le suma el coeficiente de la losa según proyecto.
