Sistemas
Sistema Normal Tablaroca®
Los tableros de yeso marca Tablaroca® son desde hace 40 años los productos de fabricación nacional líderes del mercado de sistemas constructivos y la mejor opción para la vivienda.
El tablero marca Tablaroca® es resistente al fuego, lo que significa que el núcleo de yeso, al ser un mineral no flamable y resistente a temperaturas mayores a 80° C, impide que se genere combustión y retarda la propagación del fuego.
Usos:
- Muros divisorios interiores rectos o curvos
- Plafones interiores corridos
- Arcos, nichos y cajillos
- Detalles decorativos
Isométrico muro
Descripción:
1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm.
2) Anclas a 61 cm.
3) Capa sencilla de tablero de yeso marca Tablaroca® Normal de 12.7 mm. en ambas caras.
4) Colchoneta de lana mineral o fibra de vidrio.
5) Tornillos USG tipo S de 1” a cada 30.5 cm.
6) Cinta de refuerzo Perfacinta marca Tablaroca®.
7) Juntas alternadas y tratadas.
STC | Valor “R” * | Altura máxima | Empuje |
No mat 34 STC | 0.9 | 3.30 L/240 | 24 kg/m2 |
FV 2-1/2 "45 STC | 8.90 | 3.30 L/240 | 24 kg/m2 |
LM 2 "45 STC | 8.6 | 3.30 L/240 | 24 kg/m2 |
* Valor “R” Tablero de yeso marca Tablaroca® de 12.7mm= 0.45 hr.ft.² °F/Btu.

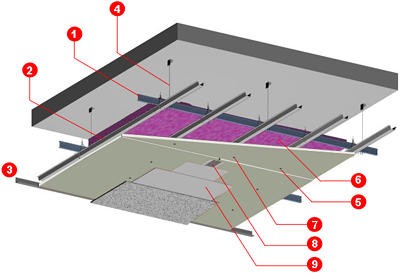

Isométrico plafón corrido
Descripción:
- Canaletas de carga USG calibre 22 a cada 1.22 m (4' ) entre ellas.
- Canales listón calibre 26 a cada 61 cm (24") máximo entre ellos.
- Ángulo de amarre USG calibre 26.
- Alambre galvanizado del número 12.
- Capa sencilla de tablero de yeso marca Tablaroca® Normal de 12.7 mm.
- Colchoneta de lana mineral o fibra de vidrio.
- Tornillos USG tipo S de 1” a cada 20 cm máximo.
- Cinta de refuerzo Perfacinta marca Tablaroca®.
- Juntas alternadas y tratadas.
| Valor “R” * | Empuje | |
| Sin colchoneta | 0.45 | 24 kg./m2 |
| FV 3 1/2" | 13.45 | 24 kg./m2 |
| LM 2" | 8.15 | 24 kg./m2 |
Valor “R” * | Empuje |
* Valor "R" del tablero de yeso marca Tablaroca® de 12.7 mm = 0.45 hr. ft.² °F/Btu.
Al valor "R" se le suma el coeficiente de la losa según proyecto.
